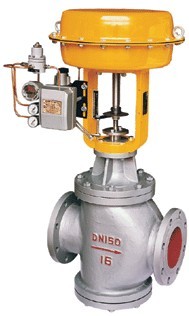

气动双座调节阀
型 号:
价 格:0元
 详细介绍

ZMAN气动薄膜双座调节阀采用双导向结构,配用多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大,而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~+560℃,其范围内多种档次。泄漏量标准有II级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
产品特点:
顶底、层双导向双座调节阀,工作时稳定性好。                                                                                                                                                                                                                                          有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。
 阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。
 不平衡力小,允许使用压差较大。
 执行机构采用多弹簧结构,高度减小30%。重量减轻30%。
 可调范围大,固有可调比为50%。
 ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封,堵绝流体外漏。
 ZXNJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
 零件材料:
 阀体、阀盖:HT200,
 50ZG芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
 填料:聚四氟乙烯,柔性石墨
 波纹管:1Cr18Ni9Ti
 填片:橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
 膜盖:A3
 波纹膜片:丁晴橡胶夹增强涤纶织物、
 弹簧:60SiMn
 阀杆、推杆:2Cr13、1Cr18Ni9Ti
 衬套:2Cr13
 软密封阀芯:增强聚四氟乙烯
 执行机构
 型 式:多弹簧式薄膜执行机构
 ZP280B/K,ZP400B/K,ZP600B/K,ZP1000B/K
 阀 作 用:正作用,反作用
 膜片材料:丁腈橡胶夹增强涤纶织物
 弹簧量程:20~100KPa,40~200KPa
 80~240KPa
 供气压力:0.14~0.4MPa
 信号接口:内螺纹M16×1.5(M10×1)
 环境温度:-30℃~+70℃
 附 件(根据要求配置)
 定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀
